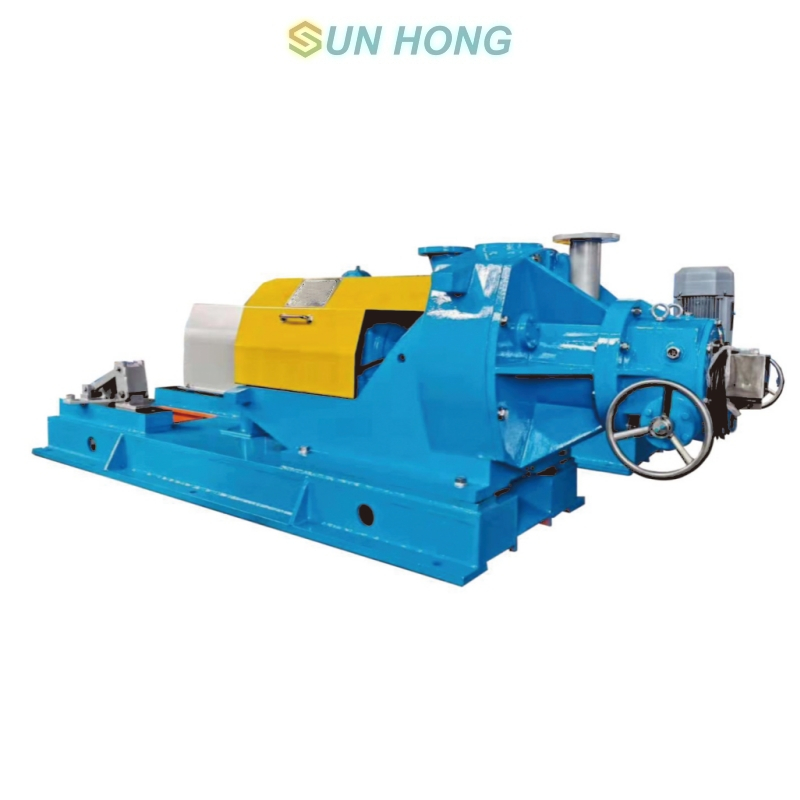

Refiner cakera ganda

Fungsi utama penapis cakera berganda adalah untuk melakukan rawatan pulping pada pulpa. Ia digunakan secara meluas dalam sistem pembuatan pulpa industri kertas sebagai peralatan pulping yang berterusan untuk penapisan kasar dan halus, terutamanya sesuai untuk rawatan pulpa kayu kimia, pulpa mekanikal, dan pulpa kertas buangan.

Struktur penapis cakera berganda

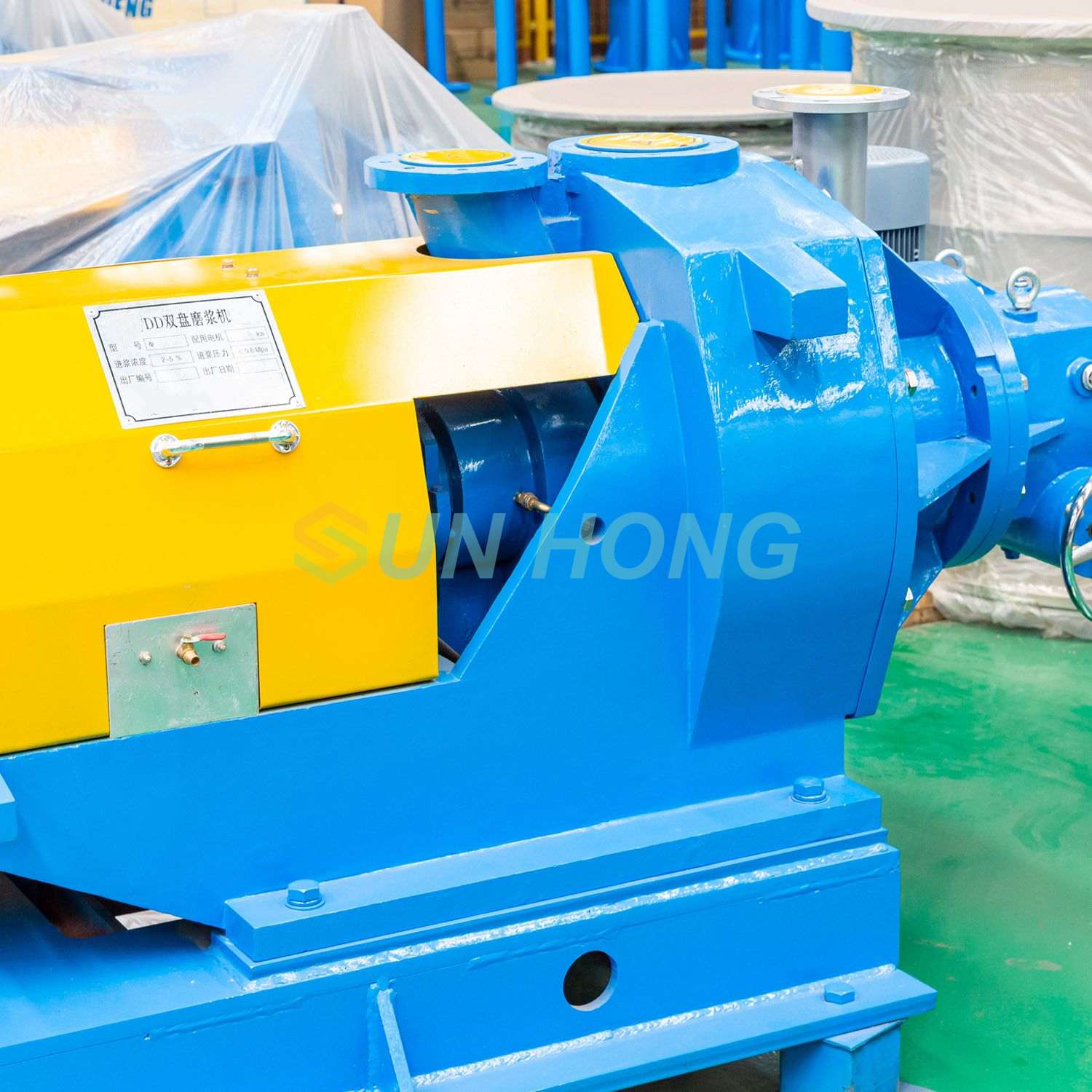

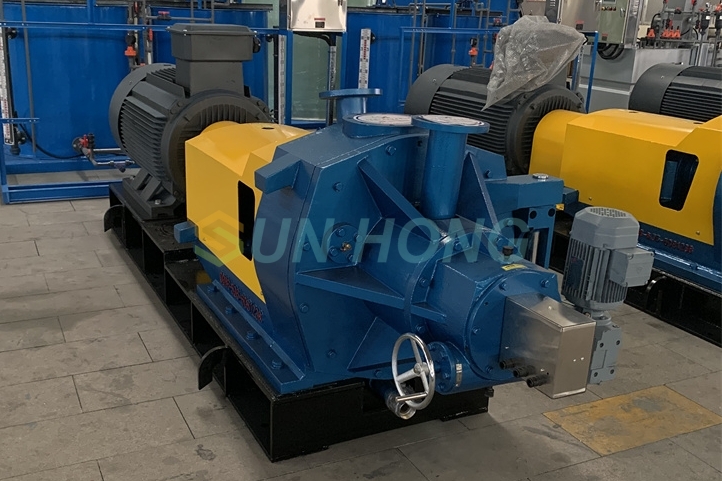

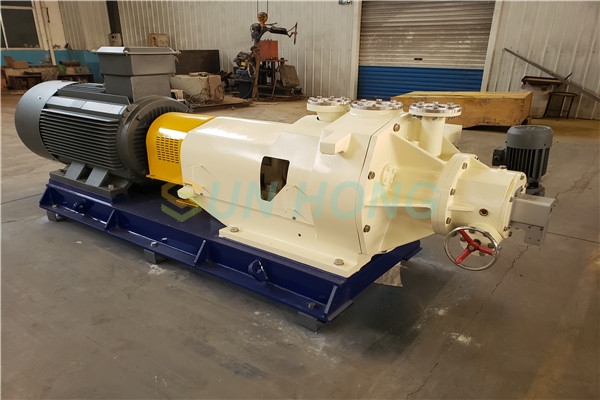

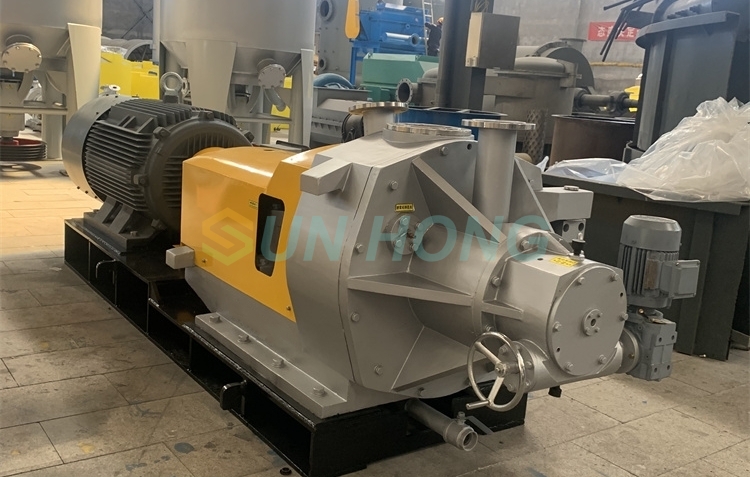

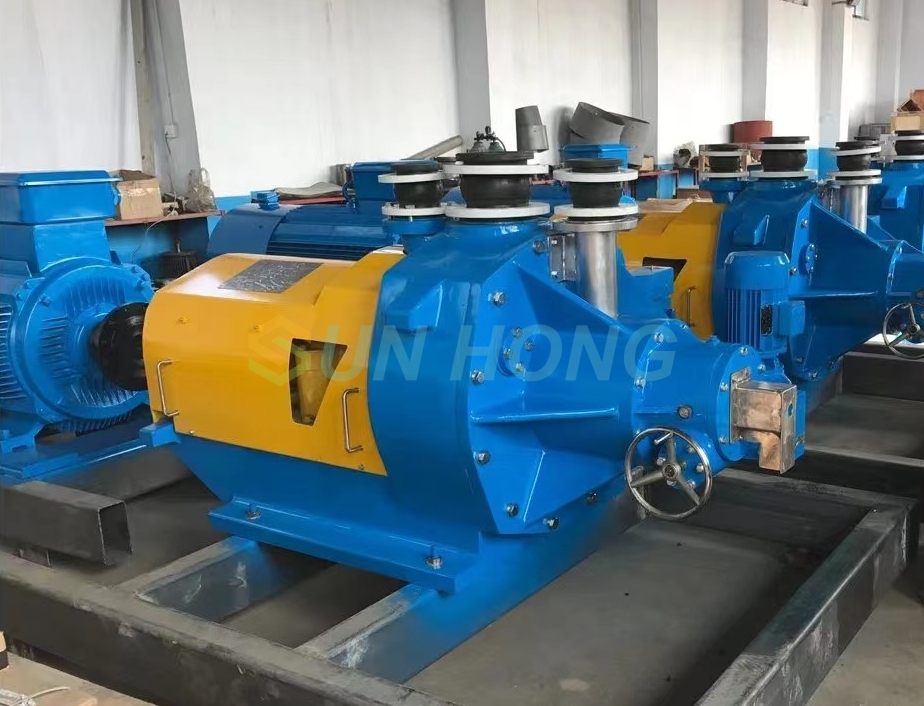

Badan penapis cakera berganda

Penapis dilengkapi dengan dua zon pengisaran. Empat plat cakera dipasang mengikut urutan kiri, kiri, kanan, dan kanan mengikut sudut kecenderungan corak pengisaran. Kedua -dua cakera penapisan kiri masing -masing ditetapkan di dinding dalam selongsong dan bahagian dalam meja putar, dan kedua -dua cakera penapisan kanan masing -masing ditetapkan di bahagian luar meja putar dan tempat duduk yang bergerak, membentuk dua zon pengisaran. Pulpa adalah input ke dalam kawasan pengisaran melalui paip masuk pulpa, dan selepas dipukul, ia dipam keluar dari kawasan pengisaran dan dikumpulkan di dalam shell, dan dilepaskan dari outlet pulpa.

Aci utama dilengkapi dengan dua set galas, yang ditetapkan oleh tempat duduk dan disambungkan ke motor elektrik melalui pin lajur nilon dengan gandingan. Hujung gelendong yang lain dilengkapi dengan meja putar, yang dilengkapi dengan cakera penapisan kiri dan kanan di kedua -dua hujungnya. Turntable berputar antara dua cakera penapisan tetap dan bergerak secara aksial mengikut tekanan pada kedua -dua belah pihak.

Kerusi bergerak diselaraskan oleh peranti suapan untuk bergerak secara aksial untuk menyesuaikan jurang antara dua zon pengisaran. Terdapat kunci panduan antara kerusi mudah alih dan perumahan, yang didorong oleh skru trapezoid.

Hood adalah komponen yang dikimpal yang disambungkan ke selongsong oleh aci pin. Sebelum membuka tudung, kerusi bergerak mesti ditarik balik ke hud, dan bolt mengunci sekitar mesti dilonggarkan sebelum membuka tudung. Sebelum menutup penutup, pastikan muka akhir bersih dan kerusi bergerak mesti ditarik balik ke dalam penutup sebelum ditutup. Akhirnya, ketatkan bolt sekitarnya sama rata.

Gandingan

Gandingan mengamalkan sambungan pin lajur nilon, yang dapat memenuhi keperluan anjakan dan penyebaran tork dari bilah yang memajukan dan berundur. Kelebihannya mudah dibongkar dan penyelenggaraan yang mudah.

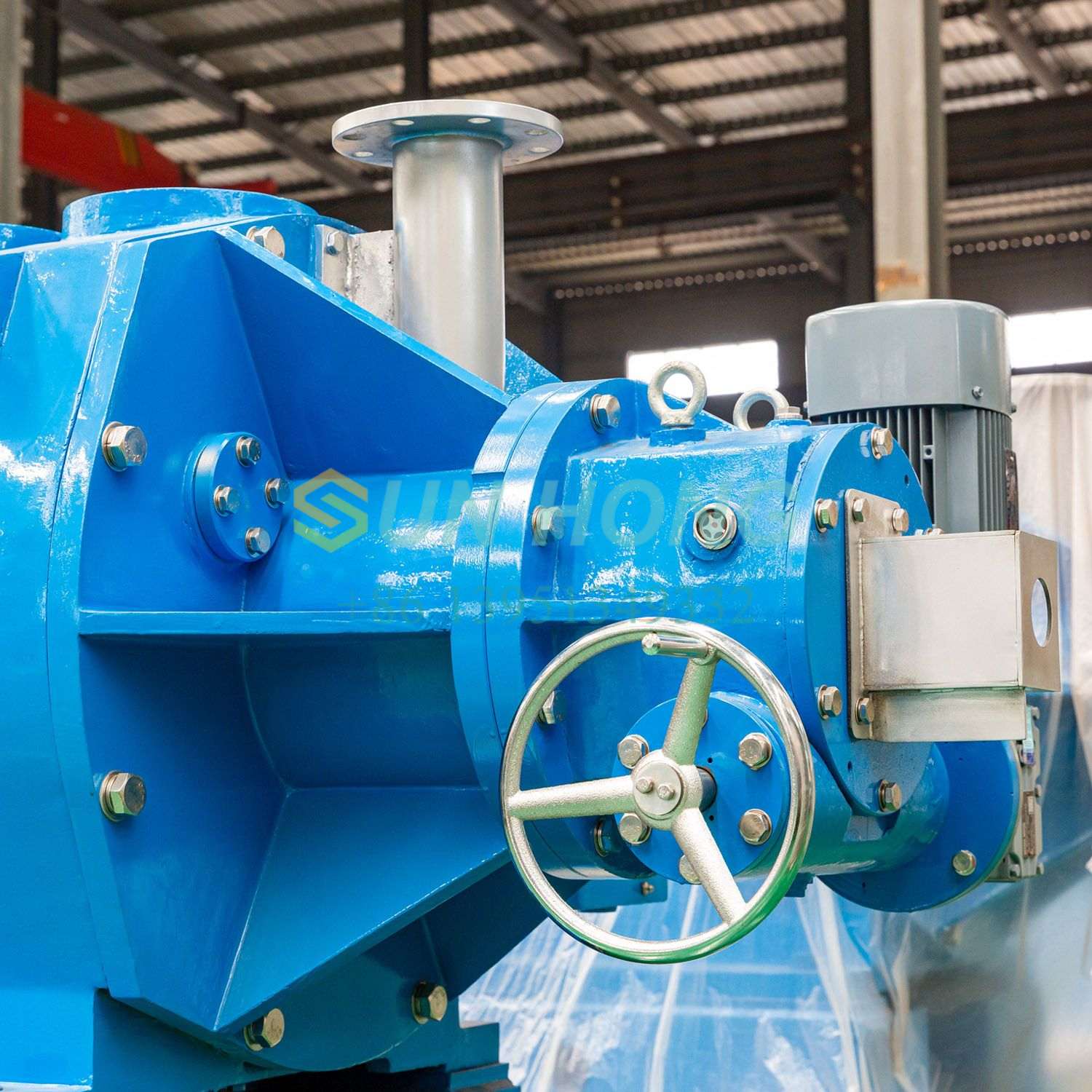

Gear suapan

Sistem pengurangan gear cacing di dalam peranti suapan memacu kerusi bergerak ke hadapan atau ke belakang dengan memutar skru trapezoid melalui gear cacing. Setiap kali motor berputar, kerusi bergerak bergerak 0.23mm. Putar tangan tangan mengikut arah jam untuk menggerakkan kerusi bergerak ke hadapan, dan sebaliknya untuk memindahkannya ke belakang.

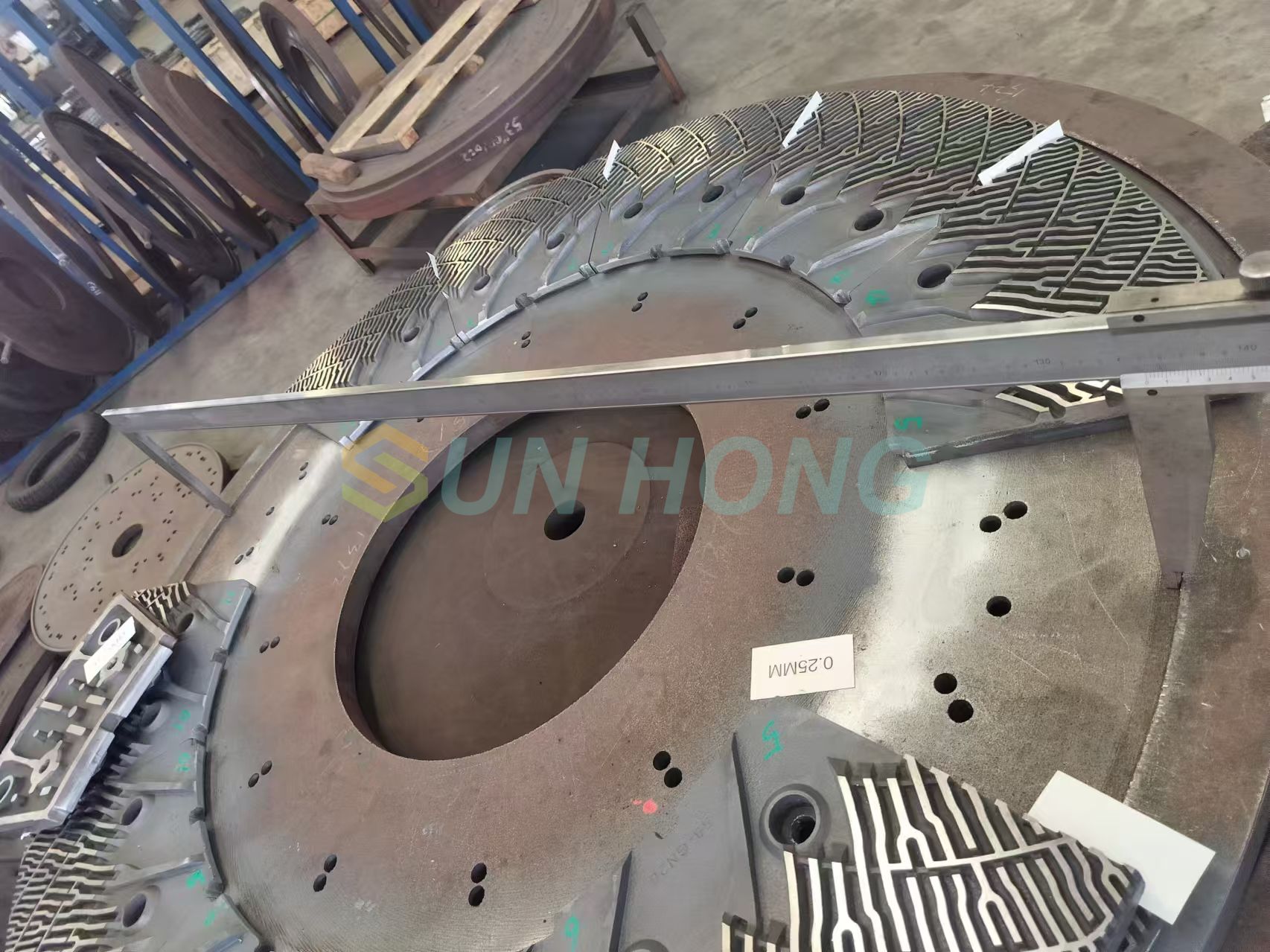

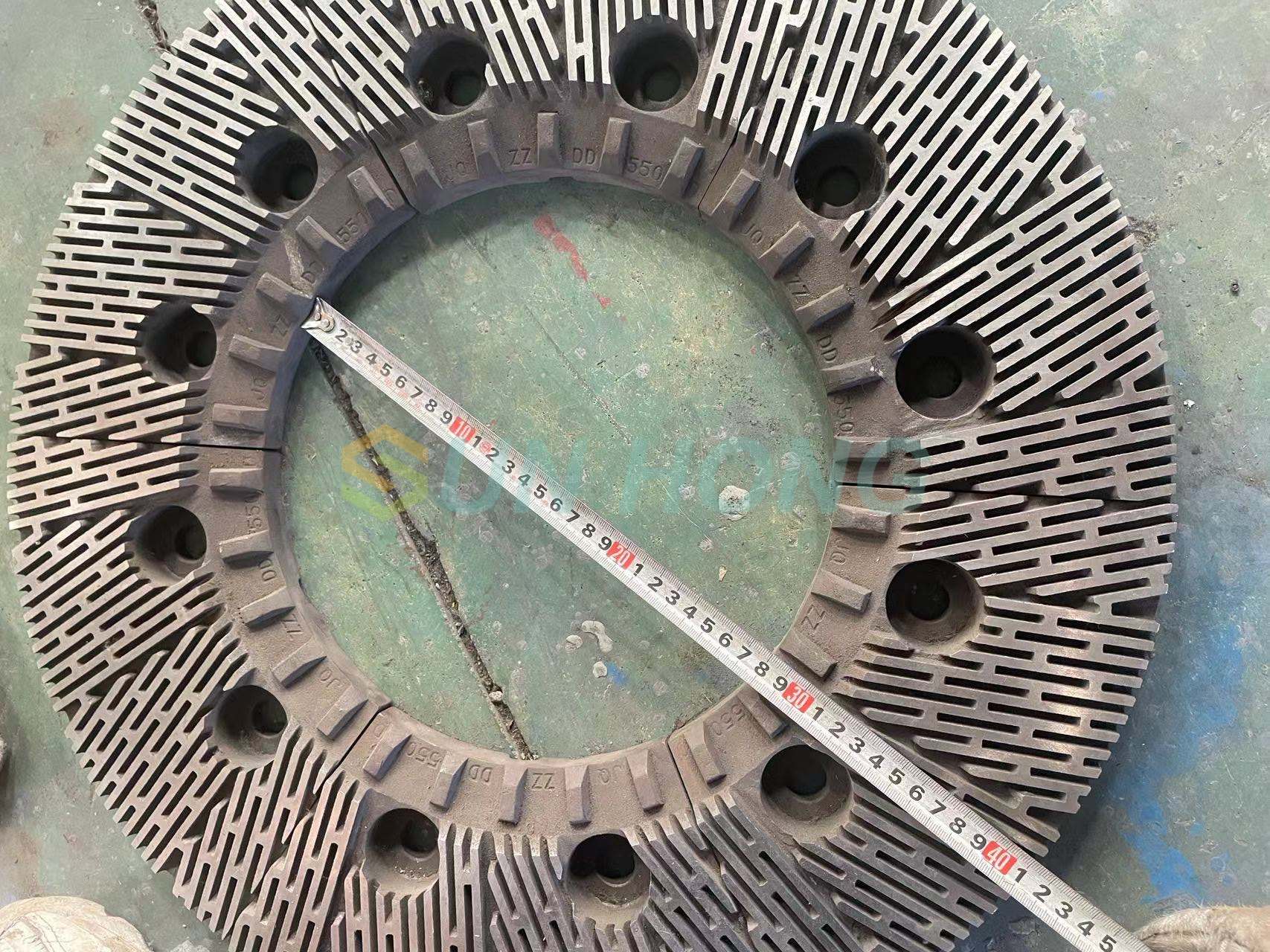

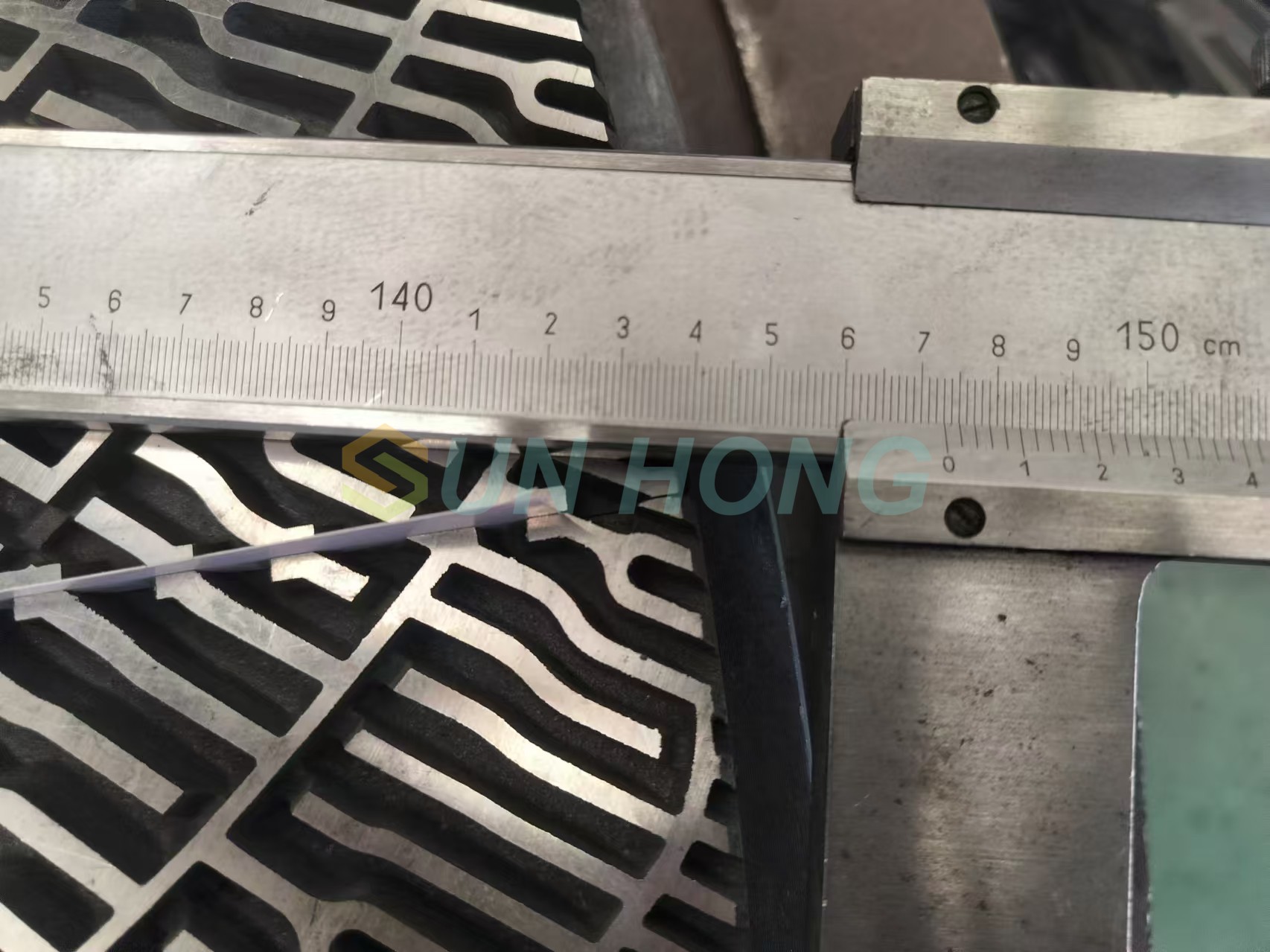

Plat cakera refiner

Kami menyesuaikan semua jenis plat / segmen cakera refiner untuk penapis jenama yang berbeza seperti  Andritz, Valmet, Voith, dll.

Parameter teknikal

Soalan Lazim untuk Penapisan Mesin Penapisan Kertas Double Disc Refiner

1. Apakah jenis pulpa yang boleh proses penapis cakera ganda?

Refiner cakera berganda sesuai untuk pulpa kayu dan pulpa kertas sisa, menjadikannya serba boleh untuk bahan mentah yang berbeza dalam proses pengeluaran kertas.

2. Apakah komponen utama penapis cakera ganda?

Komponen utama termasuk cakera penapis (cakera berputar dan tetap), sistem gelendong (memacu cakera berputar), sistem buburan (mengedarkan buburan sama rata), sistem pelepasan (menghilangkan kekotoran), dan sistem pelinciran dan penyejukan (memastikan operasi yang stabil).

3. Apakah bahan yang digunakan untuk cakera penapis?

Cakera penapis dibuat daripada besi tuang aloi tahan haus, memastikan ketahanan dan ketahanan yang tinggi terhadap operasi sengit.
