Skrin getaran skrin kasar kertas pulpa

Skrin bergetar pulpa kertas

Skrin bergetar menggunakan denyutan tekanan yang dihasilkan oleh getaran berkala untuk menyaring pulpa dan membersihkan lubang skrin. Selepas pulpa mengalir ke dalam skrin bergetar dari kotak masuk, pulpa yang baik melewati lubang skrin di bawah tindakan pembezaan dan dilepaskan dari outlet. Sisa kasar yang tidak melalui lubang skrin terus melompat ke ekor dan dilepaskan dari skrin bergetar.

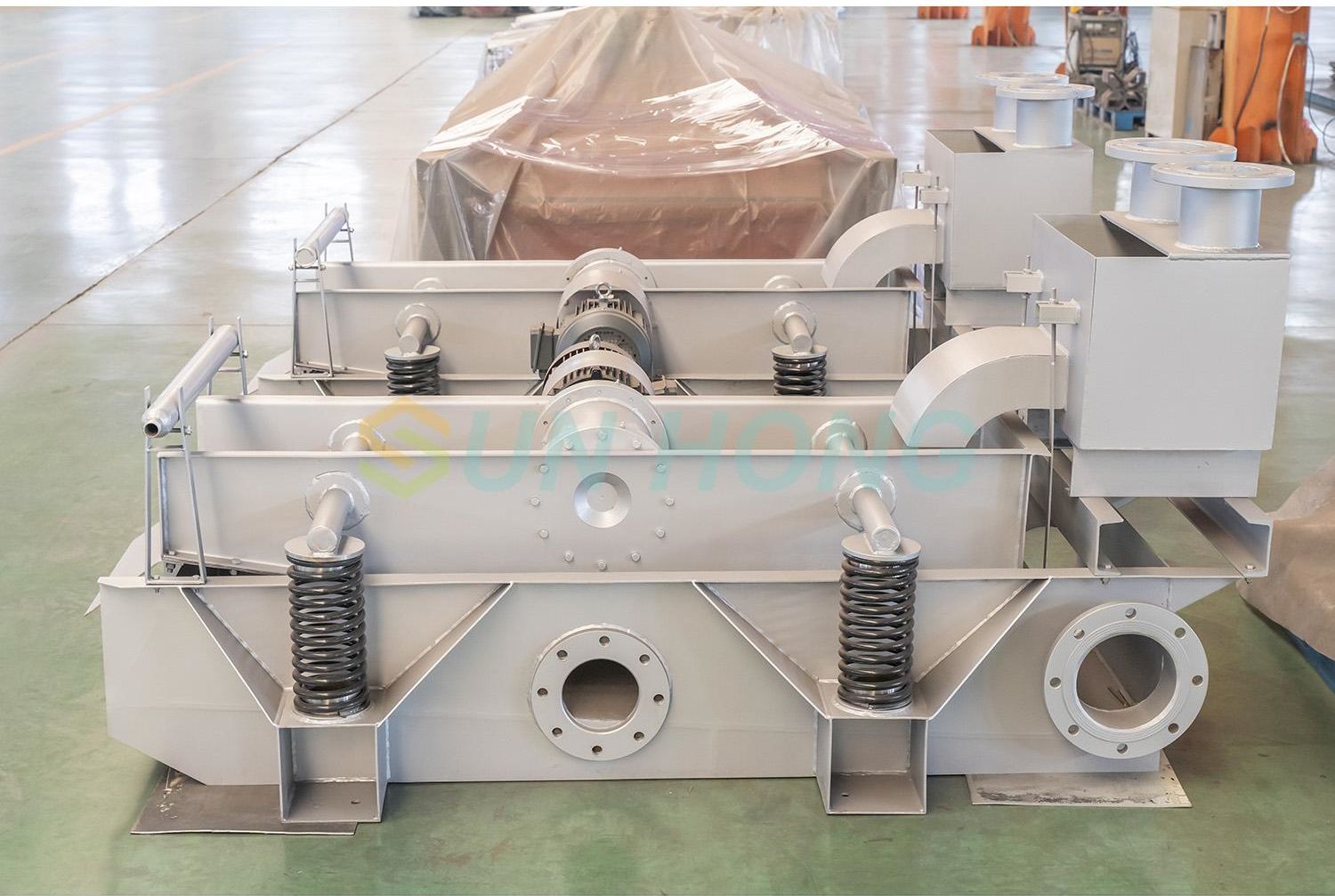

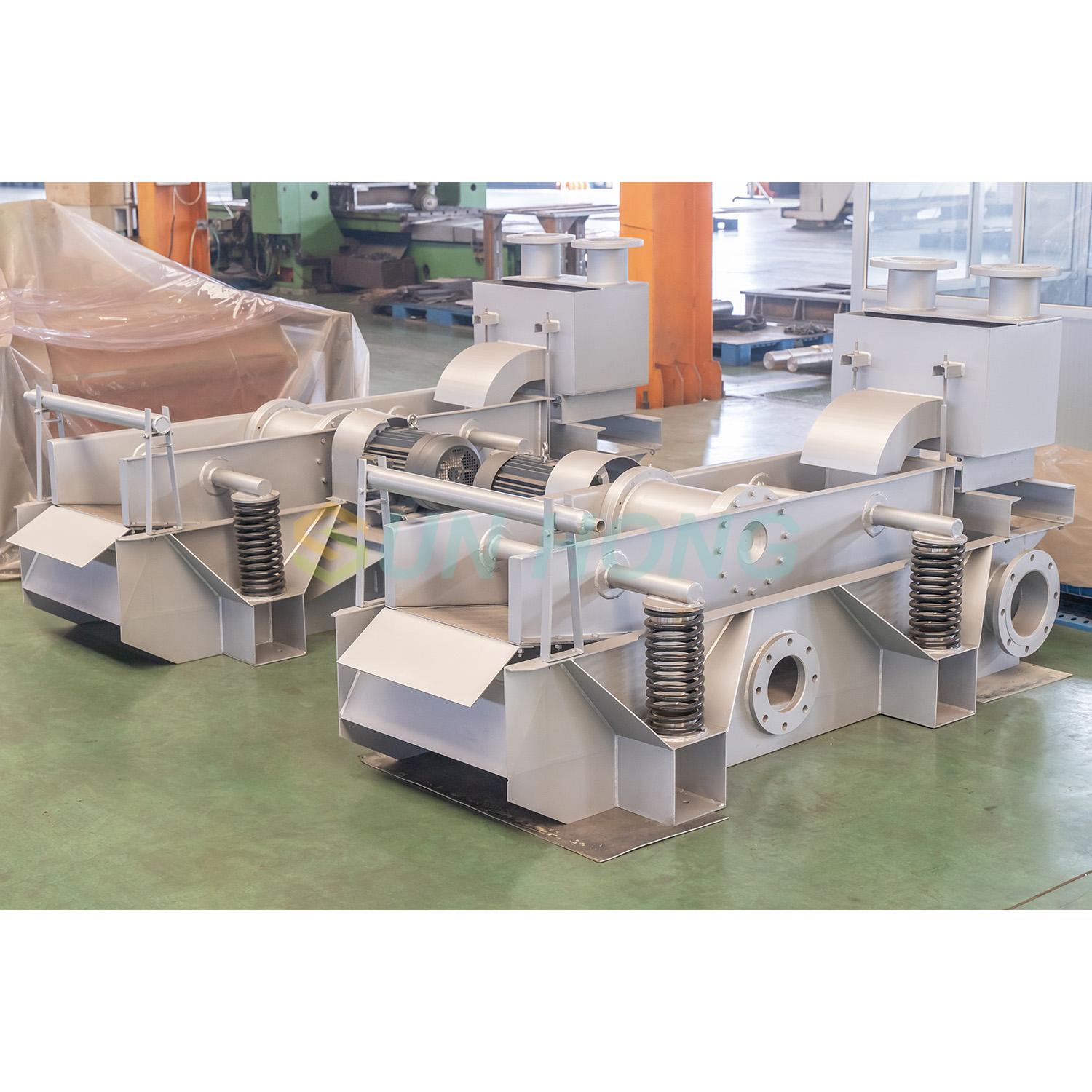

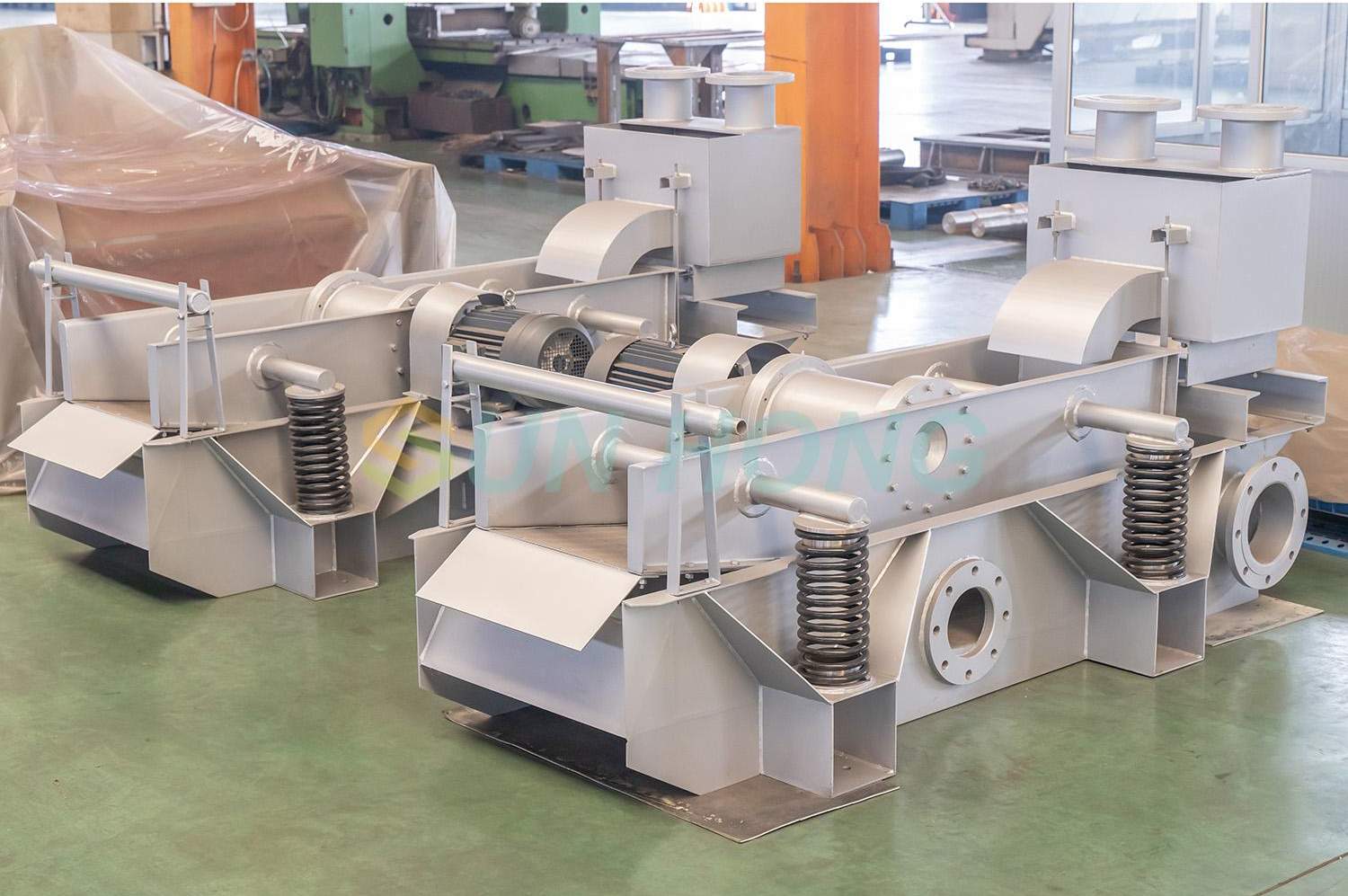

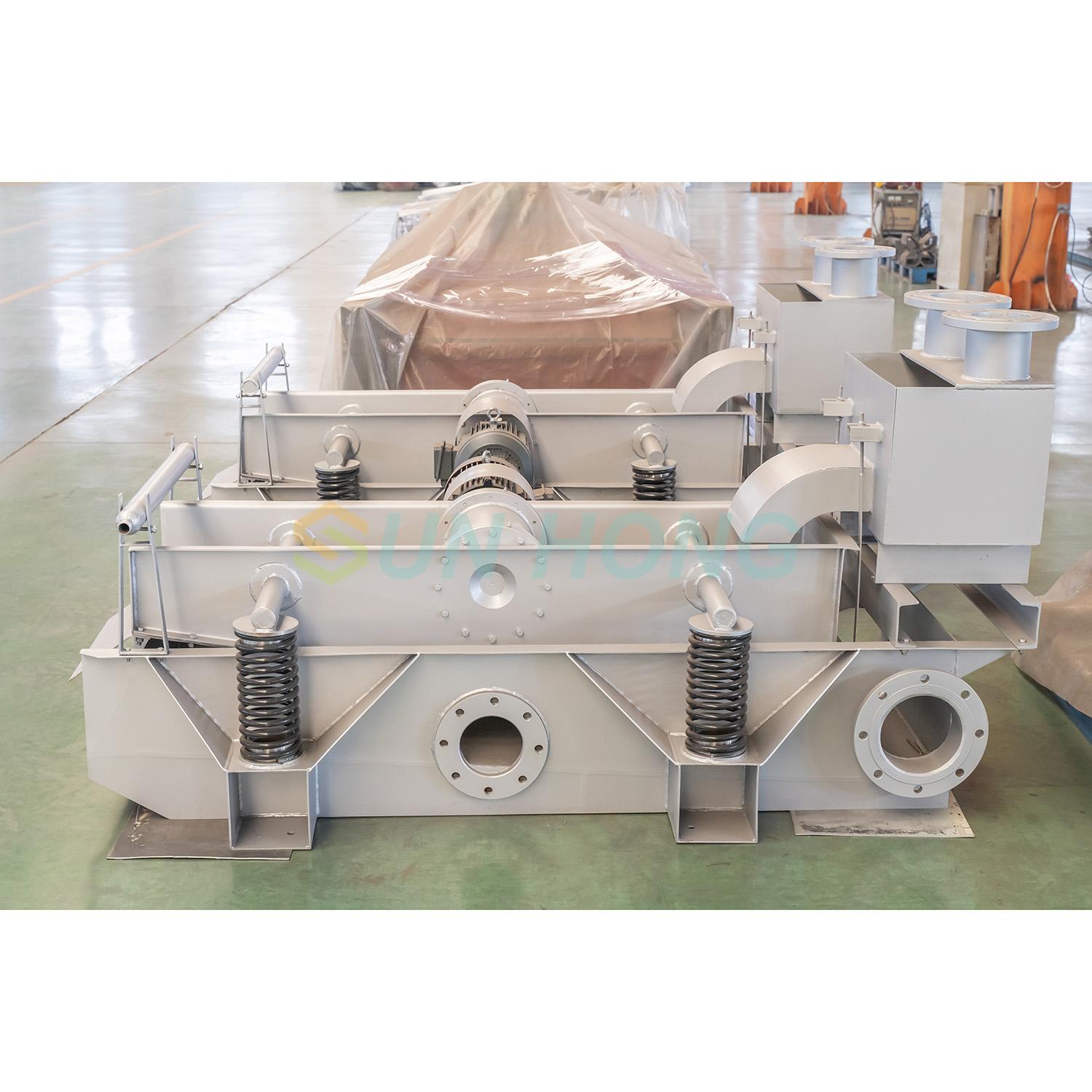

Struktur skrin bergetar

Skrin bergetar terutamanya terdiri daripada kotak masuk, bingkai skrin, penyerap kejutan, tangki pulpa, paip semburan, dan peranti penghantaran.

1. Kotak masuk pulpa dikimpal dari plat keluli biasa, sepadan dengan bahagian kiri dan kanan skrin bergetar. Terdapat dua cawangan pulpa pada kotak masuk pulpa, satu di sebelah kiri dan satu di sebelah kanan, dan pintu pelarasan pulpa dipasang. Semasa pengeluaran, salur masuk pulpa skrin bergetar boleh dikawal dengan menyesuaikan pembukaan pintu.

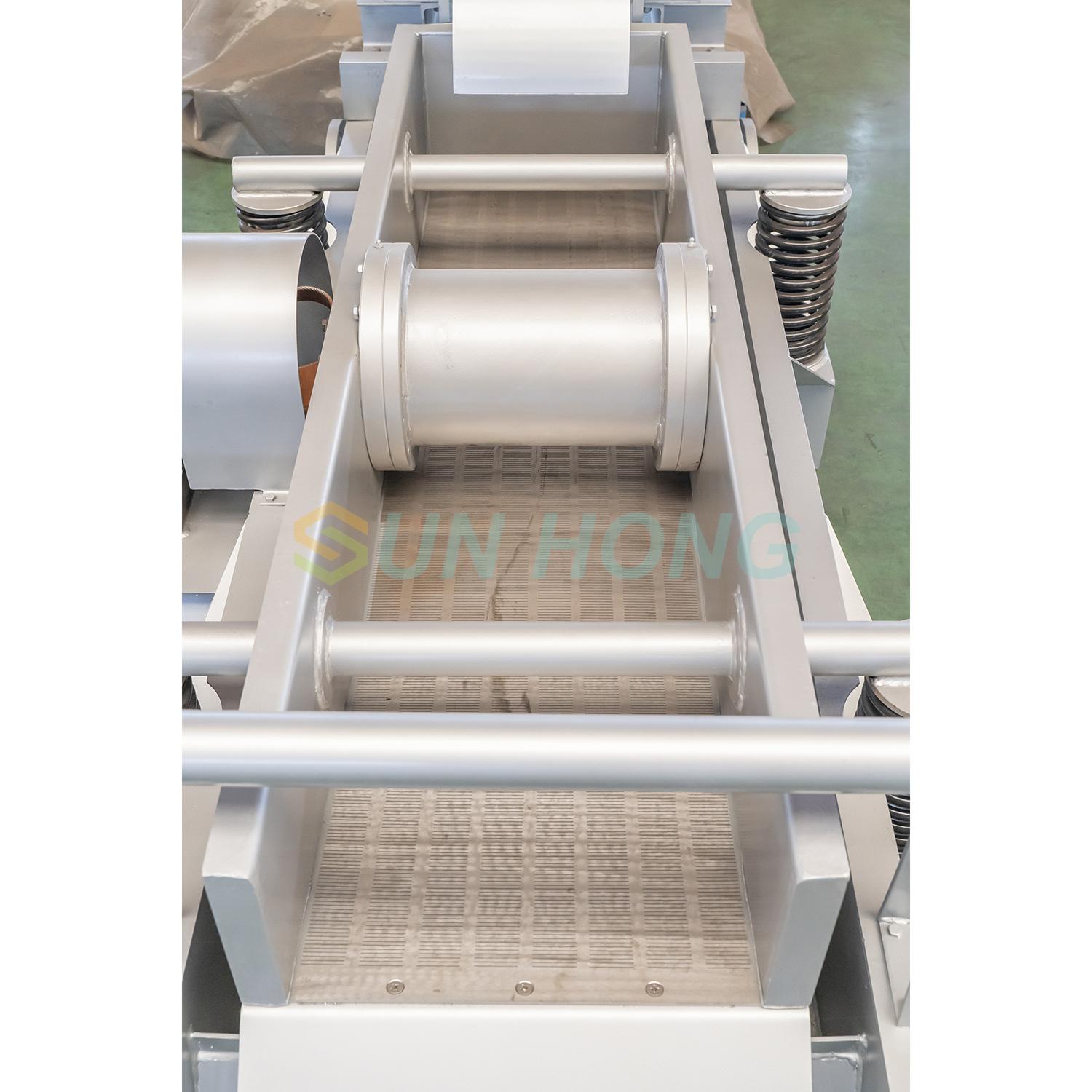

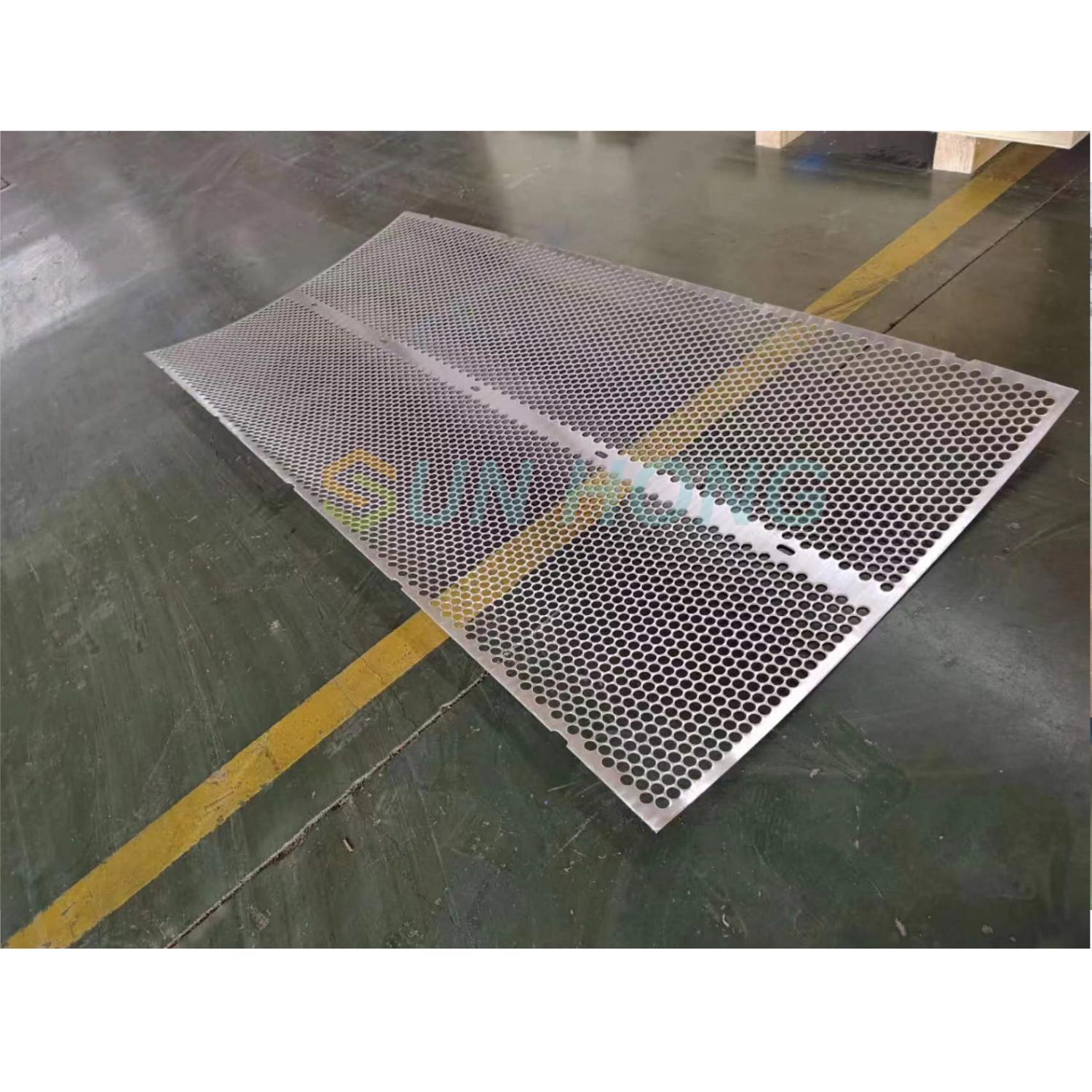

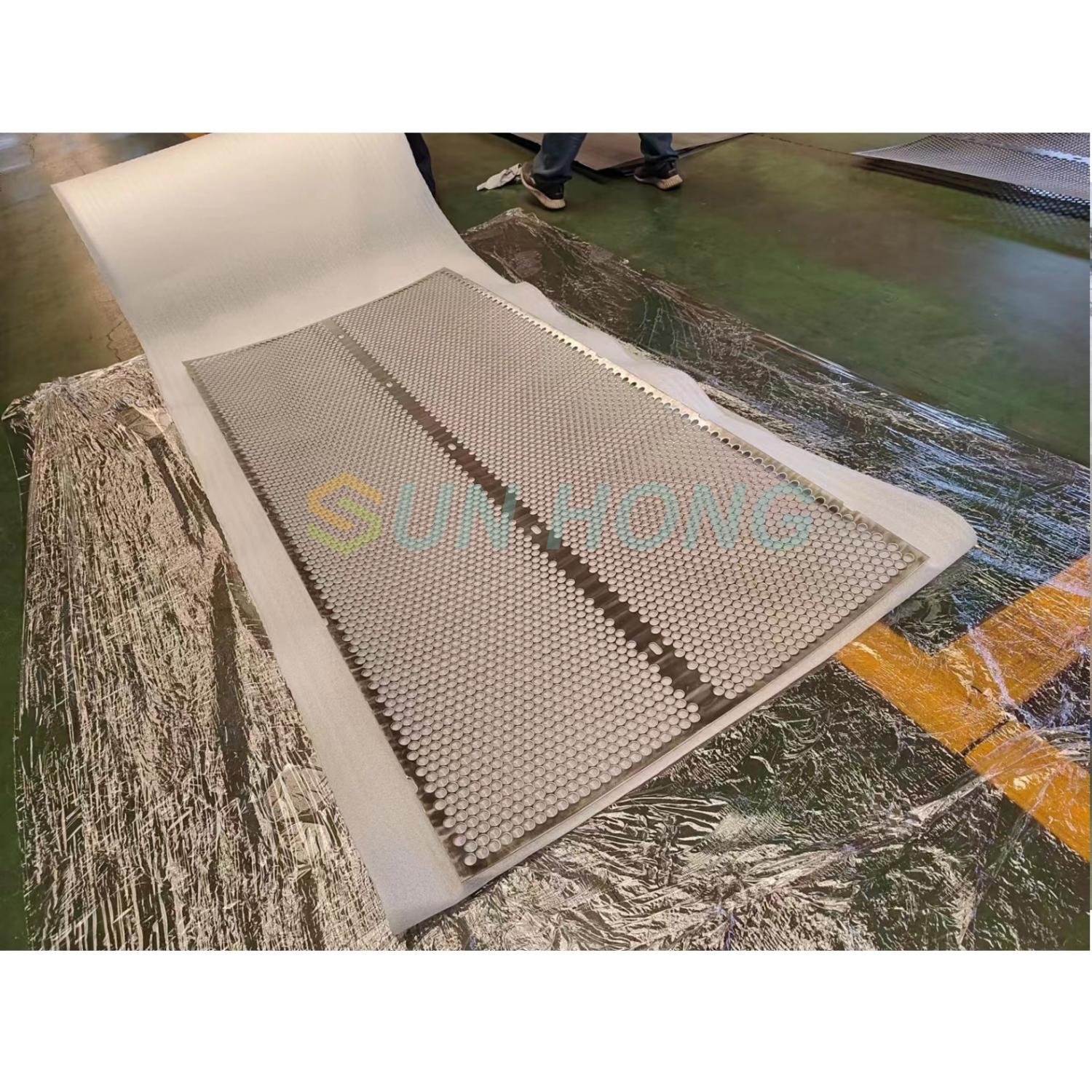

2. Skrin bergetar adalah komponen utama skrin rata bingkai bergetar, dipasang dari bahagian -bahagian seperti bingkai, plat skrin, aci utama, galas, dan blok berat berat. Terdapat dua jenis plat penapis, iaitu penapis berlubang dan penapis celah, masing -masing dengan saiz lubang penapis (celah) yang berlainan. Pengguna boleh memilih mengikut keadaan bahan mentah dan keperluan proses. Pasang blok berwajaran bulat masing -masing, dan tukar berat atau eksentrik blok berwajaran untuk menyesuaikan amplitud getaran penapis.

3. Asorber kejutan mengamalkan penyerap kejutan plat getah yang digantung. Berbanding dengan penyerap kejutan musim bunga tradisional, ia mempunyai kelebihan amplitud resonans kecil semasa permulaan dan penutupan, getaran lancar, bunyi operasi yang rendah, dan penggantian komponen redaman yang mudah.

4. Tangki pulpa digunakan untuk mengumpul pulpa yang baik dan memasang komponen seperti kotak pulpa, bingkai skrin, dan penyerap kejutan. Tangki pulpa dikimpal dari plat keluli biasa, dan saluran pulpa segi empat tepat dibuka di bahagian bawah tangki, dengan pintu pelarasan paras pulpa dipasang di sebelah. Semasa pengeluaran, kedudukan pintu boleh diselaraskan mengikut keperluan proses untuk mengawal tahap cecair tangki pulpa.

5. Paip semburan air memainkan peranan dalam mencuci pulpa dan tailing. Untuk memperbaiki kesan basuh, plat menyekat air berbentuk sudu dikimpal pada kedudukan lubang semburan air, supaya aliran air disembur oleh paip semburan air dalam bentuk tirai air.

6. Peranti penghantaran terdiri daripada gandingan fleksibel dan motor elektrik. Gandingan fleksibel mengamalkan pin lajur dan struktur getah kain, dan digunakan secara berpasangan. Motor elektrik mengamalkan motor asynchronous tiga fasa berbentuk Y yang biasa.

Cara mengekalkan skrin bergetar

1. Secara kerap memeriksa dan menyesuaikan peredam plat getah. Jika plat getah memanjang, ia boleh diselaraskan dengan menarik kacang rod. Jika plat getah rosak, ia harus diganti tepat pada masanya. Selepas menyesuaikan atau menggantikan plat getah, kepala gandar dari empat plat getah penggantungan hendaklah disimpan mendatar.

2. Perhatikan kenaikan suhu dan pelinciran galas, secara kerap menyuntik minyak pelincir ke dalam galas, sekali seminggu, dan menggantikan pelincir setiap enam bulan.

Parameter teknikal
