Reka Bentuk Bakul Skrin Jenis Berslot

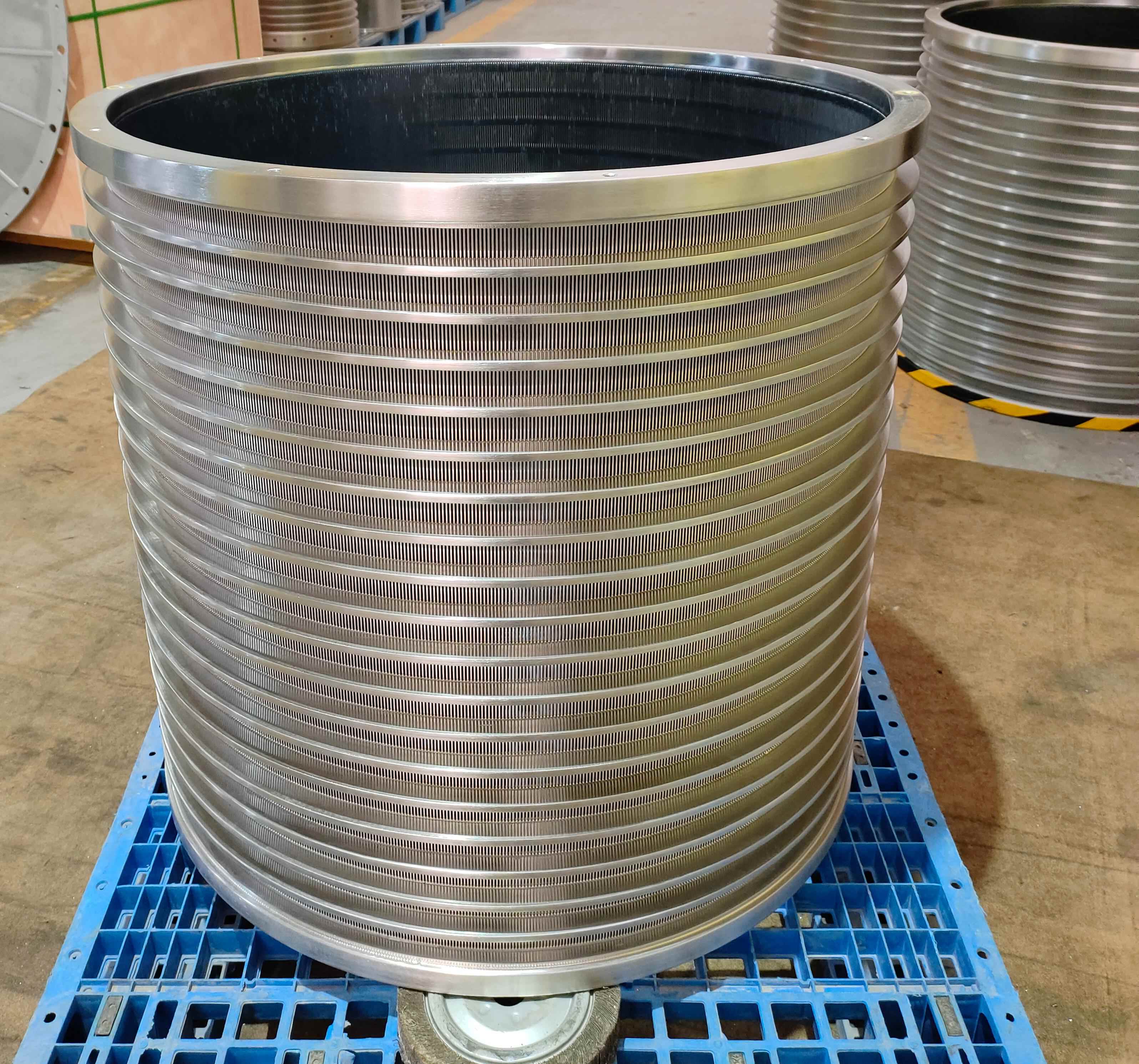

Bakul Skrin Jenis Berslot

Slot direka bentuk dalam gabungan segmen kon dan lurus. Lebar lilitan alur kon secara beransur-ansur menyempit sepanjang arah aliran, dan lebar minimumnya kekal konsisten dengan lebar alur lurus. Reka bentuk ini membolehkan bahagian pemasangan bar menegak ditekan dengan lancar ke dalam slot, dengan slot bahagian tirus memainkan peranan pemusatan yang tepat, manakala slot bahagian lurus bertanggungjawab untuk penetapan dan pengukuhan selanjutnya.

Reka Bentuk Jurang Ayak Bakul Skrin

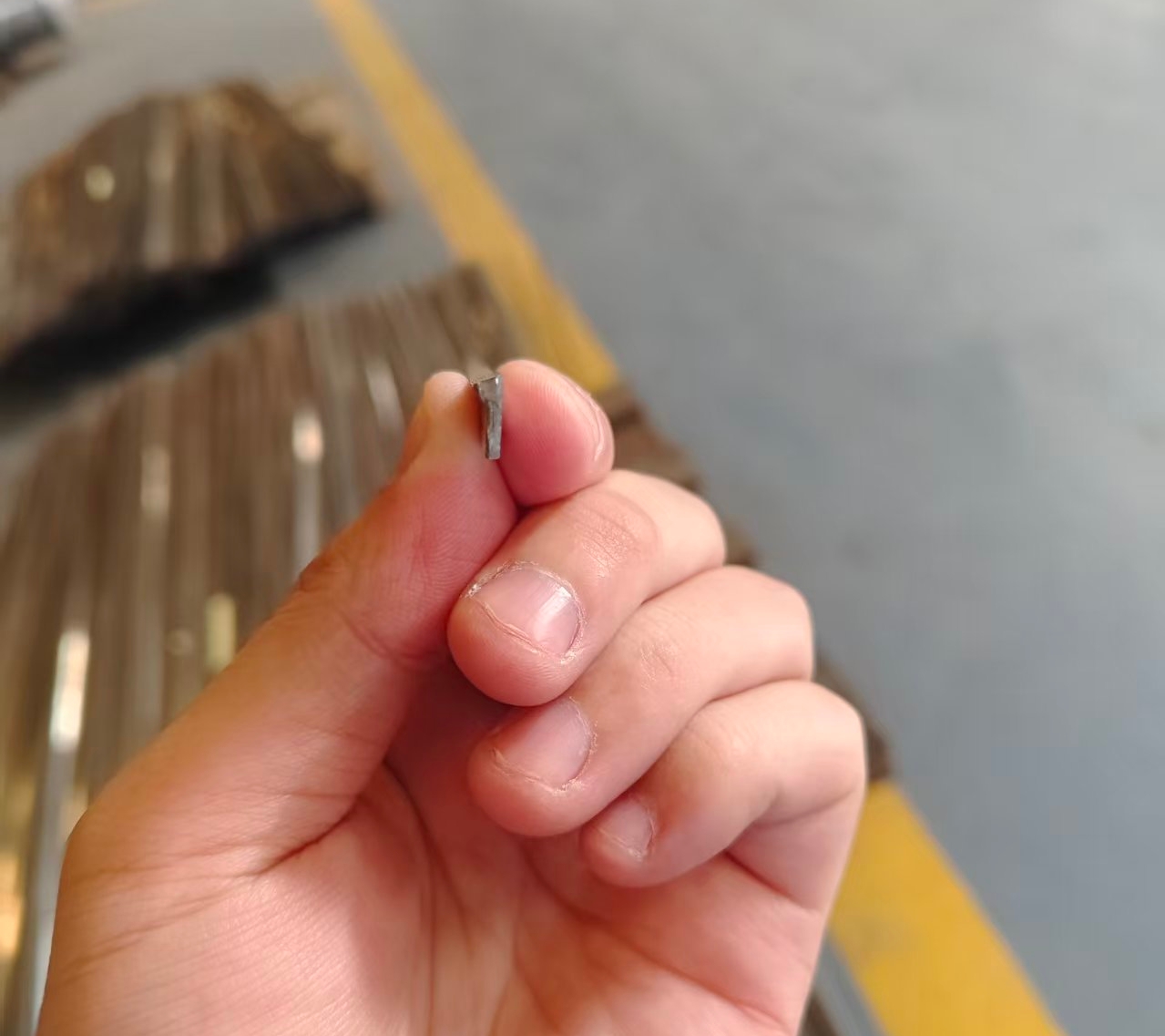

Reka bentuk bentuk terperinci jurang ayak mengambil kira ciri aliran pulpa. Dalam arah lilitan, satu sisi bahagian saliran bar menegak ialah muka hulu, sisi lain ialah muka hilir, dan muka hujung bar ialah muka atas. Kedua-dua permukaan hulu dan hilir condong melawan arah aliran pulpa, dan arah kecenderungannya adalah bertentangan. Permukaan atas condong dari permukaan belakang ke permukaan hulu. Kecondongan bahagian hulu lebih besar daripada bahagian hilir, dan panjangnya juga lebih panjang. Reka bentuk ini membentuk pintu masuk yang sempit antara bahagian atas permukaan belakang dan tengah permukaan menghadap bersebelahan, yang membantu menyaring pulpa dengan cekap. Pada masa yang sama, terdapat chamfers antara permukaan atas dan permukaan menghadap, serta antara permukaan atas dan permukaan belakang, untuk sambungan peralihan untuk memastikan bahawa pulpa boleh dengan lancar melalui celah ayak.

Rintangan Haus Bakul Skrin Slot

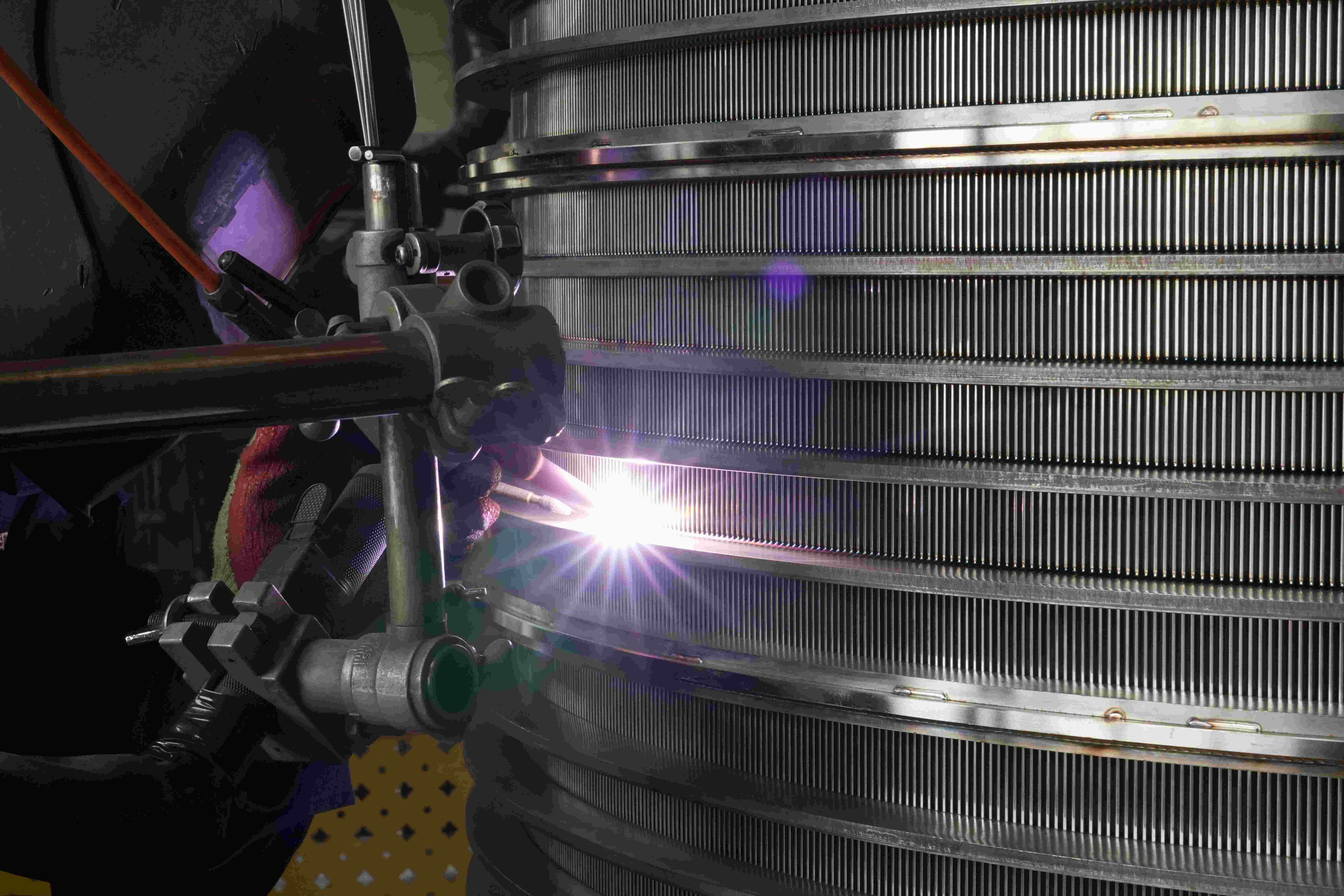

Untuk meningkatkan ketahanan dan rintangan haus bakul skrin, lapisan rawatan bahan tahan haus disediakan pada permukaan atas dalamannya. Dengan mengimpal gelang tengah atas pada bebibir atas, gelang tengah bawah pada bebibir bawah, dan secara bersamaan mengimpal bahagian atas dan bawah bar menegak ke bebibir atas dan bawah, kekuatan struktur bakul skrin dipertingkatkan lagi. Di samping itu, untuk memenuhi keperluan saiz bakul skrin yang berbeza, sekurang-kurangnya satu cincin tengah direka bentuk sebagai cincin tengah lapisan komposit, yang terdiri daripada dua cincin tengah yang dikimpal bersama, dengan itu memastikan kekuatan dan kestabilan bakul skrin.

Perhimpunan Bakul Skrin

Kaedah pemasangan bakul skrin dalam dan luar adalah berbeza semasa pemasangan. Untuk bakul skrin dalam, mula-mula pasang semua bahagian pemasangan bar menegak ke dalam slot yang sepadan, kemudian masukkan lengan pengembangan ke dalam bakul skrin, dan tekan bar ke dalam slot melalui daya pengetatan lengan pengembangan untuk menyelesaikan pemasangan. Untuk bakul skrin luar, semua bahagian pemasangan bar menegak telah dipasang di dalam slot, dan bar ditekan ke dalam slot untuk pemasangan melalui pengapit. Selepas pemasangan, cuma pasangkan bebibir atas dan bawah ke dalam skrin tekanan pembuatan kertas untuk digunakan.
