Tunjukkan Anda Lebih Butiran Mengenai Maklumat Pemakaian Fabrik Membentuk Poliester

Mengapa Pemakaian Fabrik Pembentuk Poliester Penting

Sepanjang proses pembuatan kertas, bahagian membentuk adalah peringkat kritikal yang mempengaruhi kualiti kertas. Haus mekanikal adalah faktor utama yang mempengaruhi prestasi fabrik membentuk poliester , malah boleh menyebabkan penyingkiran pramatang.

Apabila peralatan beroperasi dari semasa ke semasa, fabrik yang membentuk secara beransur-ansur memakai filamennya kerana sentuhan dan geseran yang berpanjangan dengan komponen seperti elemen penyahairan, kotak vakum dan gulungan, mengakibatkan pengurangan berterusan dalam ketebalan fabrik.

Apabila haus fabrik pembentuk poliester mencapai hadnya, prestasi penyahairannya merosot dengan ketara, dengan mudah membawa kepada saliran yang lemah dan pelbagai kecacatan kertas yang disebabkan oleh kualiti pembentukan kepingan yang terjejas.

Oleh itu, memahami jenis haus dan puncanya membantu anda mengesan isu lebih awal dan memanjangkan hayat perkhidmatan fabrik pembentuk poliester.

Tanda Kehausan Biasa pada Fabrik Membentuk Poliester

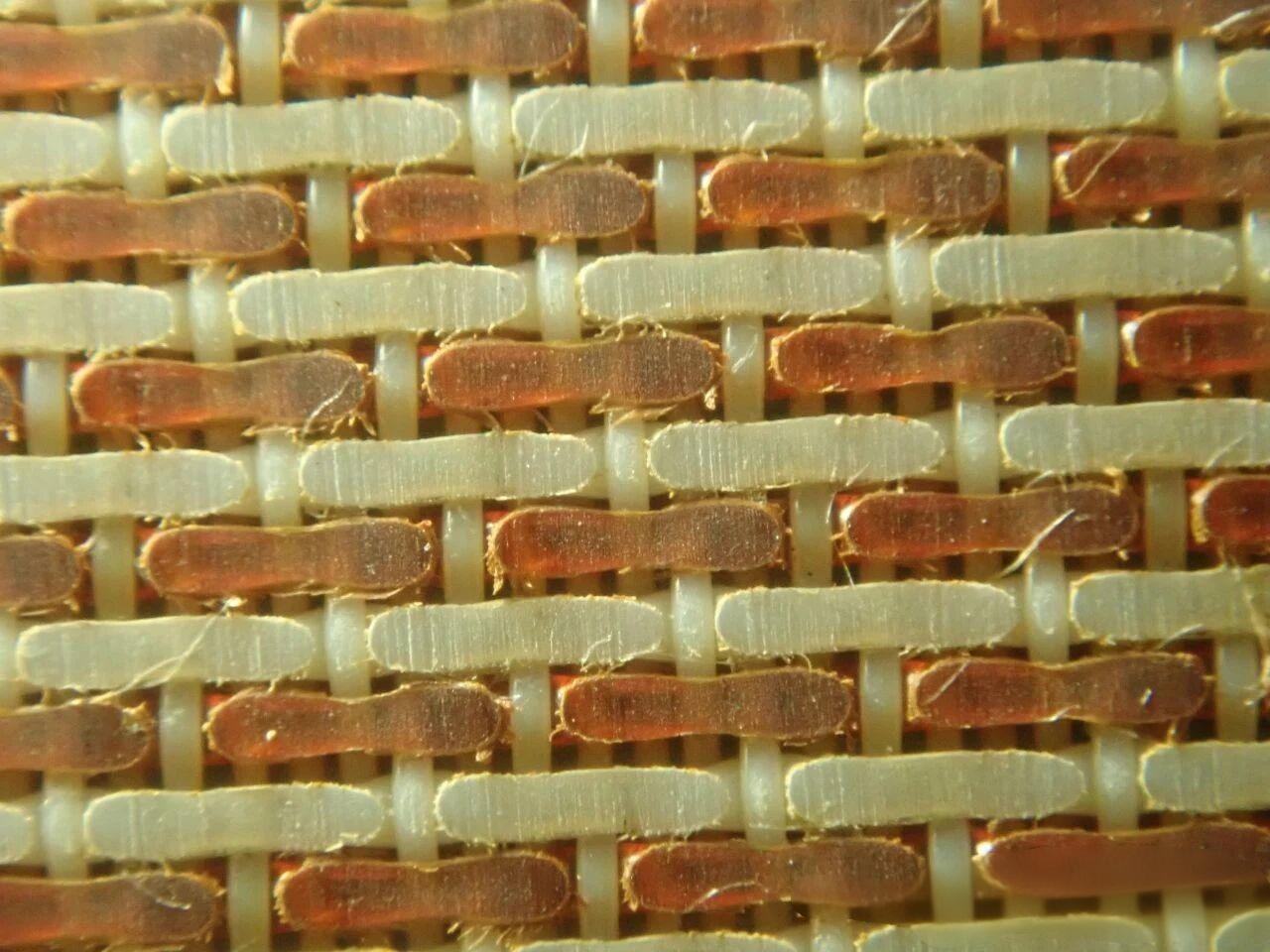

Selepas mengalami haus mekanikal, permukaan filamen dalam fabrik pembentuk poliester biasanya membentuk burr berorientasikan ke pelbagai arah.

Berdasarkan lokasi dan orientasi burr, haus pada fabrik pembentuk poliester boleh dikategorikan kepada tiga jenis, masing-masing sepadan dengan keadaan operasi peralatan tertentu. Oleh itu, anda boleh menentukan sumber haus dengan memerhatikan jenis haus, khususnya, lokasi dan orientasi burr.

Haus Trailing Fabrik Membentuk Poliester

Haus mengekor adalah bentuk pakaian mekanikal fabrik yang paling biasa membentuk poliester. Ia berlaku apabila kelajuan larian fabrik membentuk melebihi kelajuan permukaan unsur penyahairan dan peranti lain yang bersentuhan.

Jenis haus ini biasanya berlaku pada elemen penyahairan pegun, seperti papan pembentuk penyahairan dan penutup kotak vakum. Oleh kerana komponen ini kekal tidak bergerak, fabrik pembentuk poliester terus bergesel padanya, akhirnya menghasilkan gerinda di tepi belakang (berbanding dengan arah larian), yang dikenali sebagai 'gerinda seret.'

Oleh itu, bahan, kekasaran permukaan, dan keadaan haus papan pembentuk penyahairan dan penutup kotak vakum secara langsung mempengaruhi rintangan haus fabrik pembentuk.

Fabrik Pembentuk Poliester Haus Utama

Haus utama disebabkan oleh kelajuan larian fabrik membentuk poliester yang lebih rendah daripada kelajuan permukaan unsur penyahair dan peranti lain yang bersentuhan.

Jenis haus ini biasanya berlaku berhampiran komponen berputar seperti gulungan payudara dan gulungan pemacu. Apabila kelajuan linear permukaan gulungan melebihi kelajuan fabrik, arah geseran berubah, menyebabkan burr terbentuk pada bahagian hadapan helai fabrik membentuk poliester berbanding dengan arah perjalanan.

Pakai Sisi Fabrik Membentuk Poliester

Haus sisi terutamanya berlaku di sepanjang arah pakan fabrik membentuk poliester, dan pembentukannya berkait rapat dengan pemuatan CD yang tidak sekata pada mesin kertas.

Contohnya, ketegangan yang berlebihan pada fabrik yang membentuk atau sedutan yang terlalu kuat pada celah vakum boleh menyebabkan lenturan atau ubah bentuk fabrik setempat, mengakibatkan kehausan melintang pada benang pakan.

Selain itu, ketepatan pemasangan yang tidak mencukupi atau keadaan operasi yang tidak normal di bahagian pembentukan juga boleh menyebabkan kehausan melintang yang tidak sekata.

Penilaian Tahap Kehausan Fabrik Pembentuk Poliester

Kaedah paling mudah untuk menentukan tahap haus pada fabrik yang membentuk poliester adalah dengan mengukur ketebalan fabrik itu sendiri.

Anda boleh menentukan kadar pengurangan ketebalan dengan menggunakan mikrometer untuk mengukur ketebalan fabrik pembentuk poliester di beberapa lokasi, mengira nilai purata dan membandingkannya dengan ketebalan asal yang direkodkan apabila fabrik baharu dipasang.

Anda boleh menggunakan formula berikut untuk mengira kadar pengurangan ketebalan kain pembentuk poliester:

Pengurangan Ketebalan (%) = (T₀ − T₁) / T₀ × 100

• T₀ = Ketebalan kain asal

• T₁ = Baki ketebalan kain

Secara umum, anda boleh merujuk kepada kriteria penggantian berikut.

• Fabrik pembentuk satu lapisan: 25–35% pengurangan ketebalan

• Fabrik pembentuk berbilang lapisan: pengurangan ketebalan 20–25%.

Perlu diingatkan bahawa kadar pengurangan ketebalan hanyalah satu penunjuk rujukan penting untuk menilai hayat perkhidmatan fabrik pembentuk poliester.

Masa penggantian sebenar harus ditentukan melalui penilaian menyeluruh yang turut mengambil kira faktor seperti prestasi penyahairan, kualiti kertas dan kestabilan operasi mesin kertas.
