Adakah anda tahu apa itu Roll Dandy?

Apa itu Roll Dandy?

Roll Dandy adalah roller berongga ringan yang dibalut dengan tembaga atau keluli tahan karat, biasanya dipasang pada permukaan kain yang terbentuk selepas dua atau tiga kotak sedutan vakum pertama. Gulung yang cantik mempunyai keupayaan untuk menghiasi permukaan kertas dan memberikannya dengan tanda air yang diperlukan; Meningkatkan keseragaman kertas; Di samping itu, roller penamat juga boleh memainkan peranan dalam memusnahkan dan menghapuskan gelembung di web kertas.

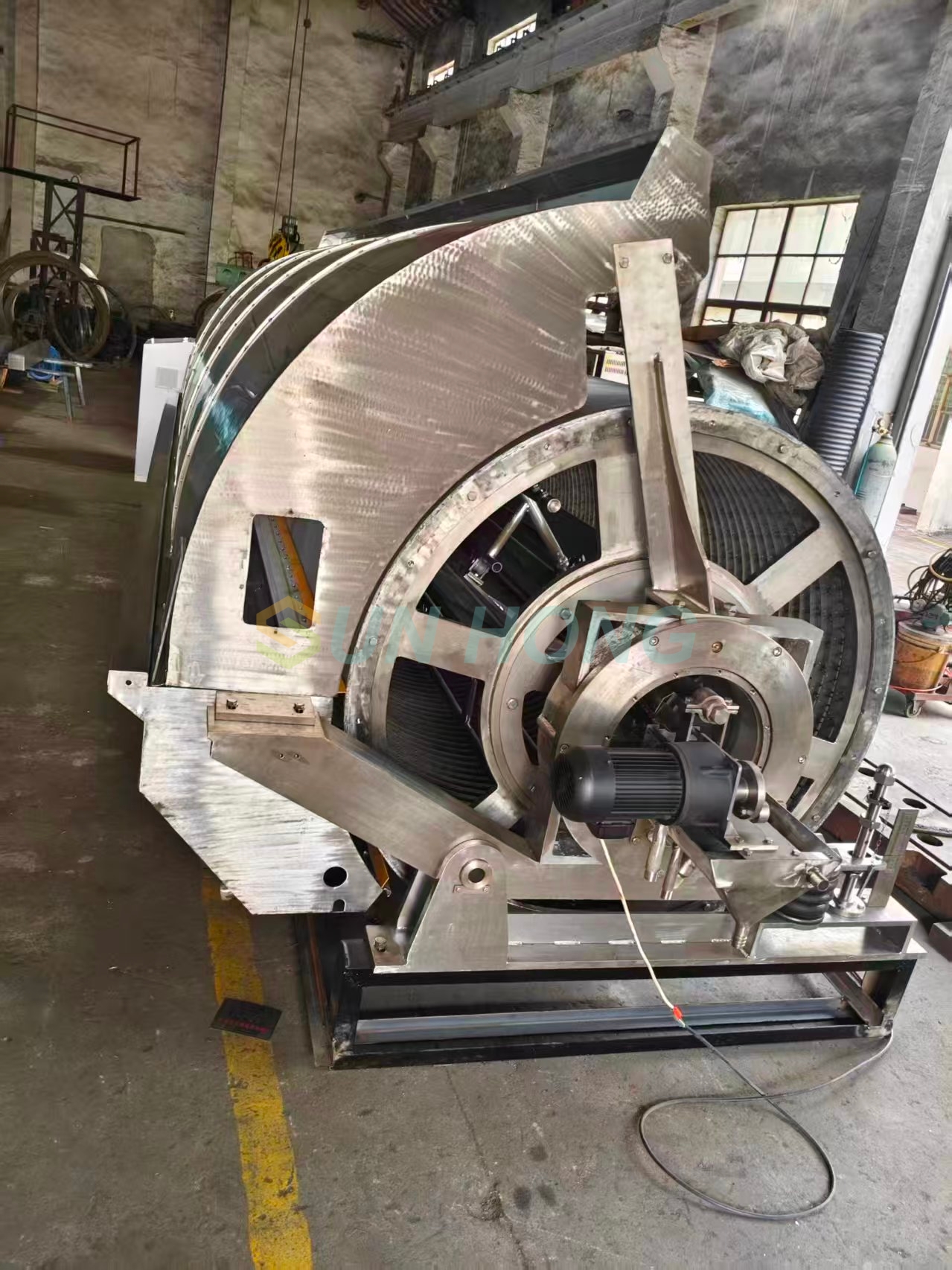

Struktur roll yang cantik

◆ badan roller dandy

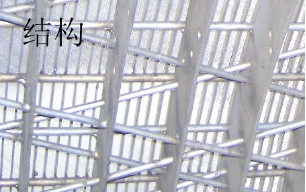

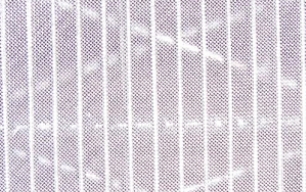

Badan roll yang cantik adalah jenis aci dengan lebar permukaan: jarak pusat galas tolak 400 mm. Badan roller diperbuat daripada semua bahan keluli tahan karat, dan keel diperbuat daripada Ø 4 dawai keluli tahan karat diagonal, Ø 5 wayar keluli tahan karat mendatar, dan cincin tetulang tengah. Ketebalan plat adalah 2 mm, dan jalur keluli luar adalah 1.2 × 7 luka lingkaran menegak dan dikimpal, dengan itu meningkatkan ketegaran dan kadar pembukaan lubang badan roller dan memudahkan dehidrasi dan pembersihan. Selepas kimpalan, kaedah rawatan getaran dan haba digunakan untuk menghapuskan tekanan kimpalan untuk memastikan tiada ubah bentuk berlaku semasa pengeluaran dan penggunaan. Kemudian, ia adalah tanah dan tanah halus, dan dibalut dengan 40 mesh 316L keluli tahan karat. Struktur ini tidak mudah dilonggarkan dan mempunyai ketegaran yang kuat, sesuai untuk menghasilkan penggelek dengan diameter besar dan lebar permukaan yang panjang. Untuk memenuhi permintaan semasa untuk mesin kertas tolok berkelajuan tinggi dan luas.

◆ Pipa spr Ay

Paip semburan stim dipasang di dalam badan roll yang cantik, dengan diameter lubang 1 mm, lubang baris berganda, jarak baris 3 mm, dan jarak lubang 6 mm. Tekanan penggunaan stim ialah 0.1 MPa (1-2kgf/c ㎡) atau ditentukan mengikut keperluan proses, dan arah semburan boleh diselaraskan kepada 45 °.

◆ Tangki air

Tangki penerima air diperbuat daripada bahan keluli tahan karat dan terletak di dalam badan roller watermark. Untuk menerima titisan air dengan berkesan yang dipancarkan oleh paip semburan air bergerak tekanan tinggi, kawasan penerima air di satu sisi tangki penerima air diperbesar dan mengamalkan pemasangan rongga dalaman dan jenis pembongkaran.

◆ Sambungkan penutup penghantaran

Digunakan untuk menyambungkan badan roll dengan sendi sejagat penghantaran, paip semburan, alur yang menerima air, dan paip semburan bergerak tekanan tinggi di dalam badan roller ditetapkan pada sisi penghantaran dan semuanya berada di galas komponen ini; Untuk kemudahan memuatkan dan memunggah, ketika mengangkat roll yang cantik, hanya keluarkan flange bersama sejagat pada penutup akhir.

◆ Peranti mengangkat

Pengangkatan dan penurunan gulung yang dicapai oleh tayar pneumatik yang beralun dari komponen ini. Umumnya, jarak menekan permukaan mesh adalah 5-15 milimeter, yang ditentukan oleh proses mengikut jenis kertas dan keadaan kuantitatif yang berlainan.

◆ Peranti had

Digunakan untuk mengehadkan jarak antara gulungan yang cantik dan kain pembentukan ketika mengangkat dan ke bawah, diselaraskan dengan kacang; Semasa operasi biasa, bingkai galas roll yang disokong oleh kacang bawah untuk memastikan jarak yang ditekan oleh roll dandy ke bawah; Apabila mesin dihentikan, angkat gulungan tayar pneumatik dari permukaan mesh, gunakan kacang untuk mengehadkan bingkai galas dalam julat strok tayar pneumatik, dan kunci dengan pin.

◆ Penutup sambungan air

Peranti ini berfungsi dua tujuan: Pertama, apabila roll Dany berputar pada kelajuan tinggi, daya sentrifugal melemparkan titisan air dari permukaan roller ke arah air yang menerima penutup luar; Kedua, terdapat tiga pengikis air yang boleh mengalir serat halus dan menyembur air dari permukaan roller ke dalam baldi yang menerima air dan menunaikannya.

◆ Sistem udara termampat

Kotak pneumatik dilengkapi dengan injap mengurangkan tekanan, injap arah elektromagnet, dan injap arah manual. Udara termampat luaran disambungkan untuk menyesuaikan tekanan, dan injap arah mengawal kenaikan atau kejatuhan tayar pneumatik. Tekanan operasi ialah 0.3MPa (2 ~ 6kgf/c ㎡).

◆ Paip pemercik bergerak tekanan tinggi

Pindahkan paip semburan air tekanan tinggi di dalam roller, susun muncung pada selang 60mm, dan gunakan muncung berbentuk jarum yang diperbuat daripada keluli tahan karat yang berkualiti tinggi dan komposit bahan seramik keras; Untuk mengelakkan penyumbatan muncung, penapis 100 mesh dipasang di salur masuk; Keperluan tekanan air: 0.3MPa (3-8kgf/c ㎡), strok swing: ± 40mm, frekuensi reciprocating: 10 kali/minit, sudut semburan laras; Peranti penghantaran mengamalkan pengurangan gear mikro dan kuasa motor 180W.

◆ Jabatan Transmisi

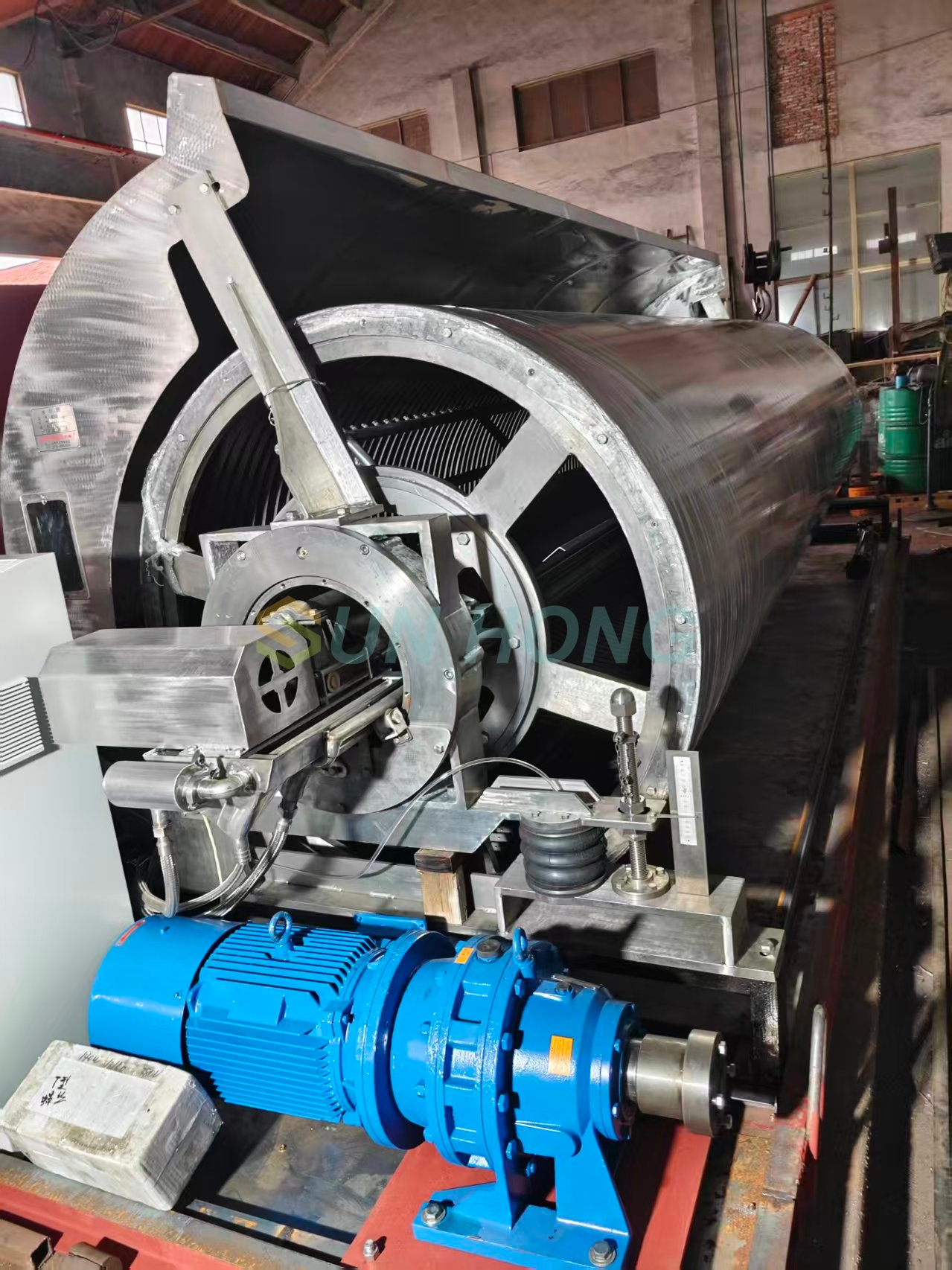

Secara bebas dilengkapi dengan titik penghantaran, menggunakan peraturan kelajuan penukar frekuensi, penurunan pinwheel cycloidal, output bersama sejagat, dan roller watermark boleh naik dan jatuh dengan bebas.

◆ Kotak kawalan elektrik

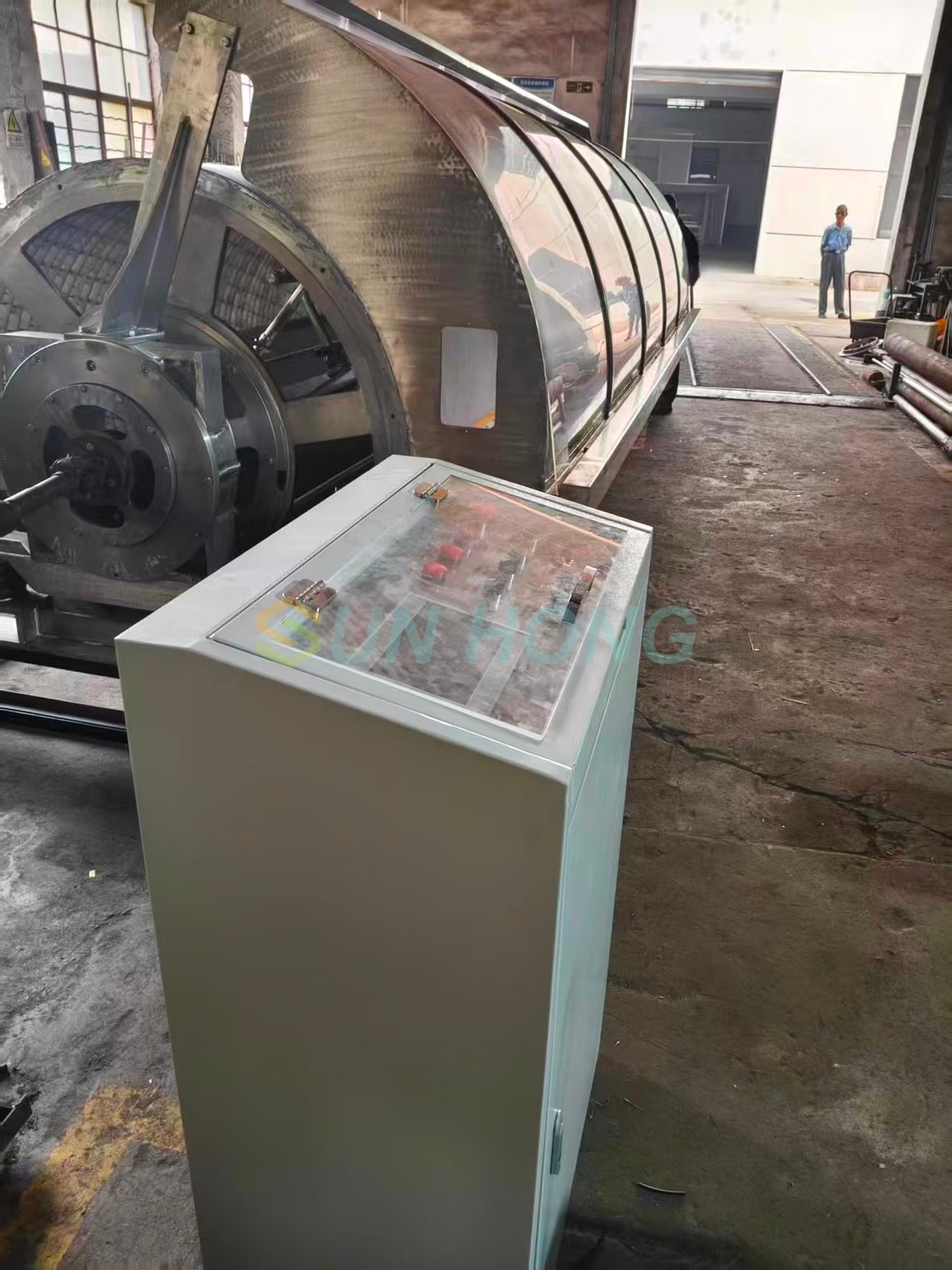

Titik penghantaran tunggal, peraturan kelajuan penukaran kekerapan disegerakkan dengan mesin kertas, dengan konfigurasi tertentu seperti berikut:

1. Input isyarat kawalan kelajuan, paparan kelajuan;

2. Kawalan manual atau automatik, output, paparan kelajuan;

3. Mengangkat roller automatik (apabila dihentikan atau apabila perbezaan kelajuan antara mesin dan mesin kertas terlalu besar).
